PEM-190/X-72M-SCC Nennleistung (P) Mpp-Spannung (Umpp) Leerlaufspannung (Uoc) Mpp-Strom (Impp) Kurzschluss-Strom (Isc) Temperaturkoeffizient der Leistung (alpha P) Temperaturkoeffizient der Leerlaufspannung (alpha Uoc) Temperaturkoeffizient der Kurzschluss-Stroms (alpha Isc) Nennbetriebs-Zeilentemperatur (NOCT) Abmessung Gewicht Anschluss Max. Systemspannung Zulässige Modultemperatur Max. Belastung Info: optimaler Ertrag durch Verwendung von hochwertigen monokristallinen Zellen aus eigener Produktion des Herstellers. eloxierter Aluminiumrahmen mit Entwässerungsbohrungen. MC4-Anschlüsse |
Monokristallines Modul 190W 36,9V 45,4V 5,16A 5,51A -0,49 %/K -0,34 %/K +0,03 %/K 45°C 1580 x 808 x 45mm 15,5 Kg MC4/YUKITA 1000V -40 bis +85°C 5400PA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

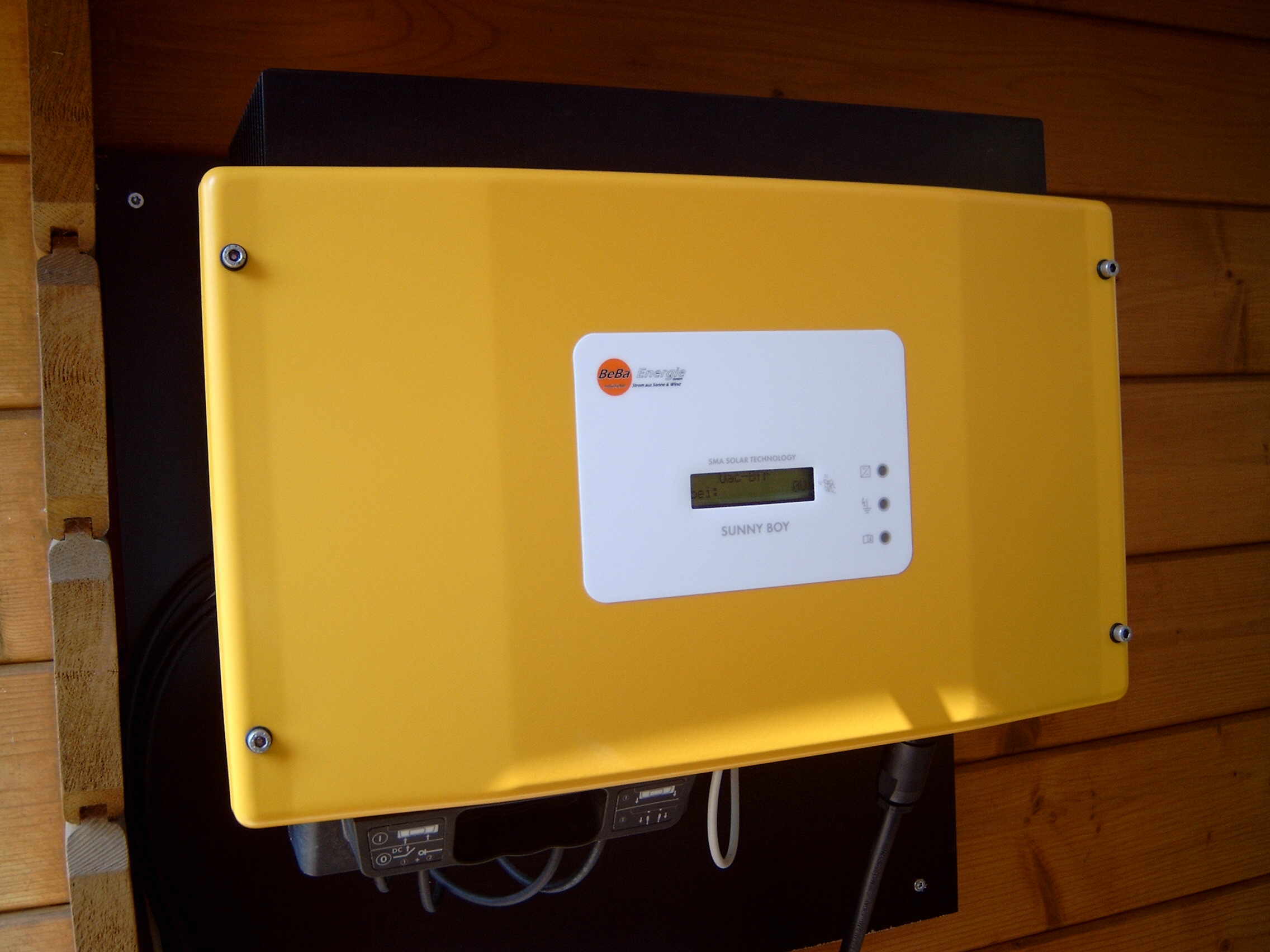

Sunny Boy 2100TL Max. DC-Leistung Max. DC-Spannung PV-Spannungsbereich, MPPT Max. Eingangsstrom Anzahl MPP Tracker Max. Stringanzahl (parallel) AC-Nennleistung Max. AC-Leistung Max. Ausgangsstrom AC-Nennspannung / Bereich AC-Netzfrequenz (selbsteinstellend) / Bereich Leistungsfaktor (cos) AC-Anschluss Max. Wirkungsgrad Euro-eta Maße (B / H / T) in mm Gewicht Betriebstemperaturbereich Eigenverbrauch: Betrieb (STandby) / Nacht Topologie Kühlkonzept Montageort: innen / außen (IP65) |
2200W 600V 125V - 480V 11A 1 2 1950W 2100W 11A 220V - 240V / 180V - 260V 50Hz / +- 4,5Hz 1 einphasig 96,0 % 95,2 % 434 / 295 / 214 16kg -25°C... +60°C <7W / 0,1W transformatorlos Konvektion X / X | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

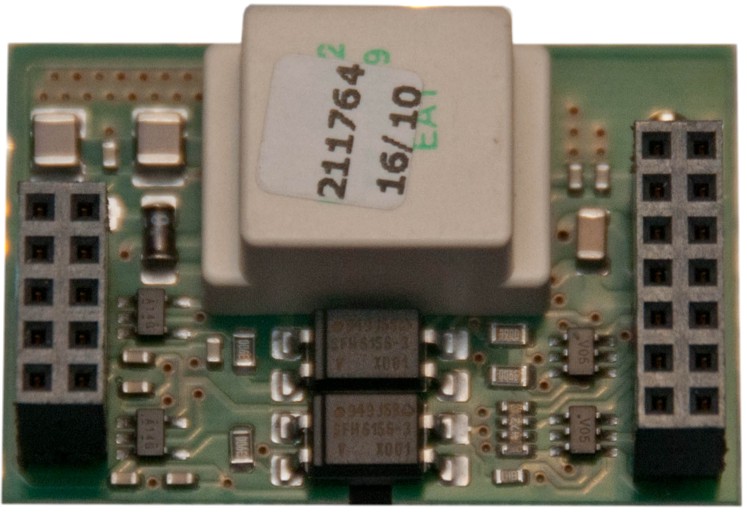

| Originaler SMA 485PB-NR Modul | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maße 28mm x 42mm x16mm Gewicht 14g Schnittstelle RS485 Kommunikationsreichweite 1200m Umgebungstemperatur -25°C....+85°C Montageort und Kommunikationsbus im Wechselrichter |
Schutzeinrichtungen DC-Verpolungsschutz DC-Lasttrennschalter ESS AC-Kurzschlussfestigkeit Erdschlussüberwachung Netzüberwachung Integrierte allstromsensitive Fehlerstrom-Überwachungseinheit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

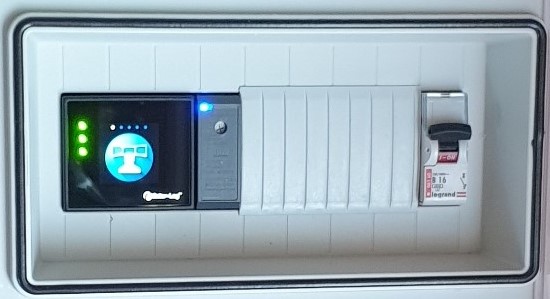

Der Solar-Log Basic 15 wird hier von einem Solarlog Hutschienen-Netzteil 256227 mit Strom versorgt. SNT DIN-Rail 15,2 W 24V/0,63A Abgesichert durch einen B16 Automaten von Legrand Und das ganze wurde montiert ein Kleinverteiler von OBO Bettermann 2008828 SDB 09L PS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Solar-Log Basic 15 Gerätespannung Umgebungstemperatur Montage Speicher Aufzeichnungsdauer Garantie Maximale Anlagengröße Wechselrichter Anschlußmöglichkeiten Batteriespeicherung Smart Energy Powermanagement Direktvermarktung Busanalysefunktion Maximale Kabellänge |
12-24Volt (+-10%) / Typ. 2,4W -20°C bis +50°C (ohne Betauung) Hutschiene, Wandmontage 4GB intern >10 Jahre 2 Jahre 15 kWp Ethernet, 2 x RS485 oder 1 x RS422 X X X X X Maximal 1000m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Datenübermittlung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FRITZ!Box Fon WLAN 7590 Basis | FRITZ!Box Fon WLAN 7490 Repeater | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

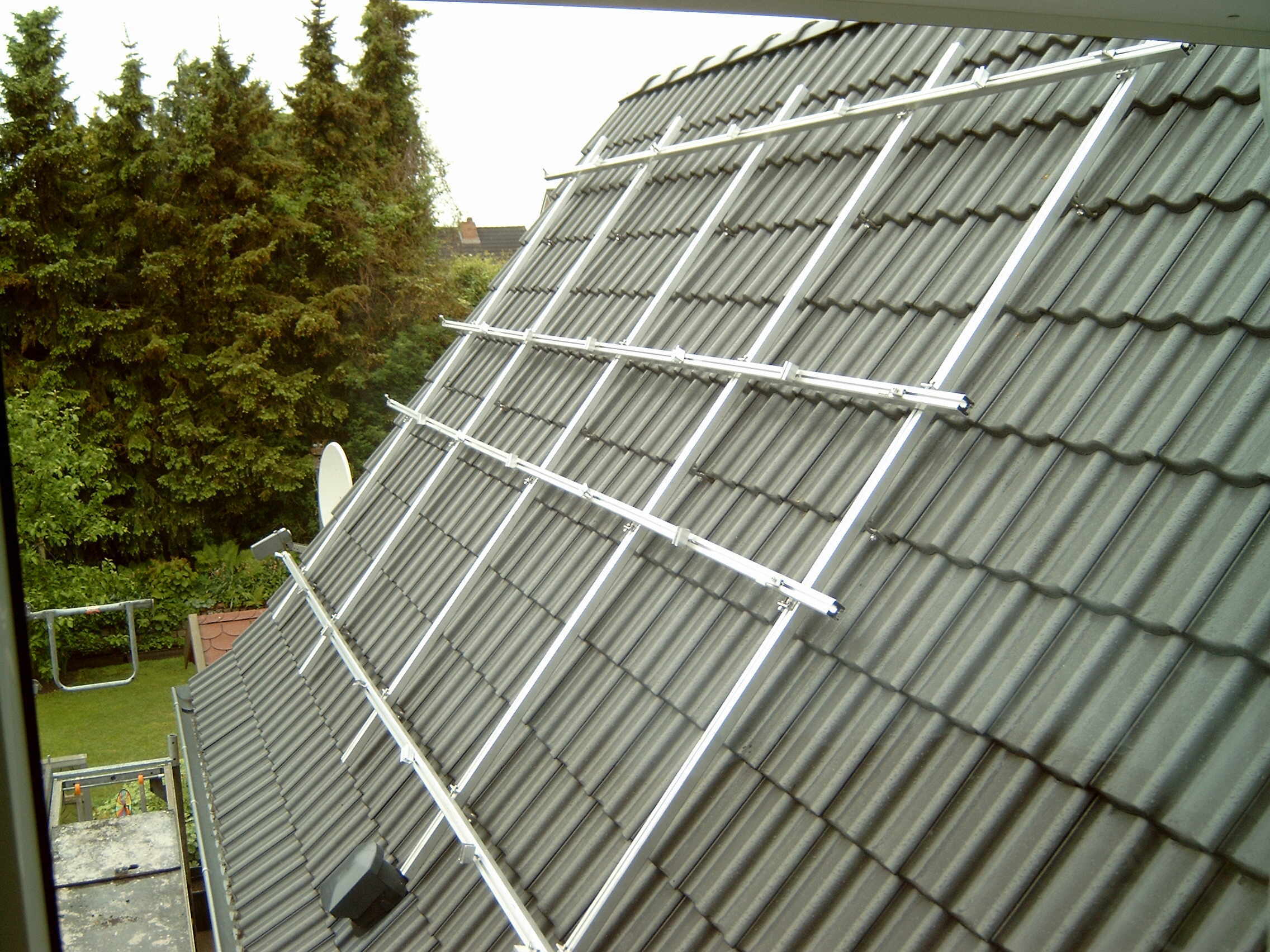

UK - Aufdachmontage Aufdach - Tragkonstruktion Ausschließlich aus Aluminium und Edelstahl, Befestigung mit geschraubten Modulklemmen, (nachträgliche Demontage einzelner Module ist möglich) komplette Montage mit Befestigungssatz inkl. Schrauben und Dichtelementen Maße: DC - Stringleitung 6mm² AC - 22m NYY-J 5x6mm² | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

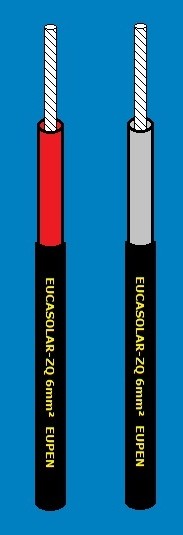

| Solarkabel EUCASOLAR-ZQ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Leiter: Isolierung: Farbe: Äußere Schutzhülle: Farbe: Querschnitt (mm²): Aussendurchmesser (mm): Gewicht (kg/km) Leitungswiderstand (DC): Max. Betriebsspannung: Prüfspannung (AC) max. Leitertemperatur Dauerbetrieb Kurzschluss min. Umgebungstemperatur Frei bewegt Fest verlegt zu erwartende Lebensdauer min. Biegeradius |
Kupfer verzinnt, flexibel, nach VDE 0295 Klasse 5 Halogenfreie, vernetzte Polyolefin-Mischung Typ El5 nach VDE 0282 Teil 9. schwarz oder rot Polyurethan-Mischung TMPU nach VDE 0282 Teil 10. schwarz (matt) 6mm² 5,5-6,0mm 72kg/km 3,39 ohm/km 1000V 4 kV/5 110°C 200°C -25°C -40°C 20 Jahre 4 x Durchmesser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
